眾所周知，硬質透明pvc顆粒在紫外光作用下會發生老化現象。此外，在其使用過程中還會受到各種形式應力的作用，而應力的存在勢必改變其老化進程。因此在研究PVC的光老化性能時，考察應力的影響十分必要。

實驗準備過程略顯繁雜，為了便于討論，我們直接快進到老化實驗結果的討論：

1.共軛雙鍵的生成
老化20 d后，無應力的試樣顏色較深，預施加2%應變的樣品顏色較淺，表明應力對試樣在光老化過程中生色基團的生成有抑制作用。

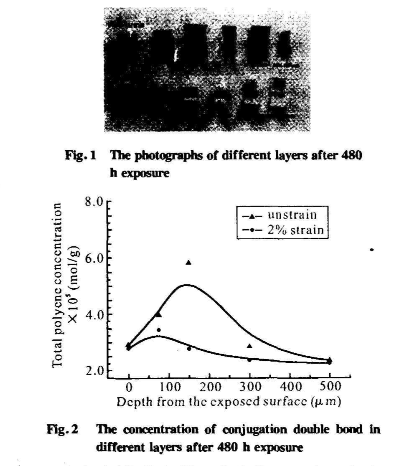

對此，用紫外光譜追蹤老化過程中生色基團的變化。以層厚與其共軛雙鍵數量作圖(Fig.2)發現，在0 t~m-500 m范圍內，受應力樣的共軛雙鍵數量少于對比樣生成的共軛雙鍵數量(受應力時樣品的總共軛雙鍵濃度為15.728×10一mol／g，無應力時生成的總共軛雙鍵濃度為18.541×10-5 mol／g)，且受應力試樣生成的共軛雙鍵主要集中于0μm～150μm范圍內，而不受應力樣的共軛雙鍵則廣泛分布于0 μm～500μm范圍內。這說明受應力時，PVC脫HCl反應發生的區域更集中，相應生成的共軛雙鍵主要集中在距表面較近的次表層，而內層生成的共軛雙鍵則較少；無應力時，PVC脫HCl反應廣泛地發生于各層之中。

2.氧化反應

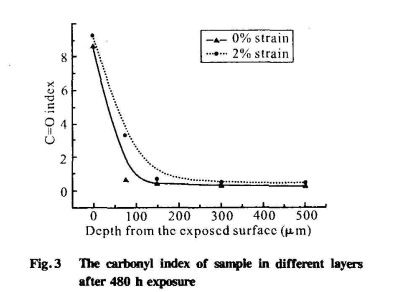

從各層羰基指數的變化趨勢(Fig.3)可知，試樣表層羰基指數大，且隨著厚度的增加，羰基指數大幅度降低，表明：氧化反應主要發生在試樣的表面層。

受應力時，試樣的總羰基指數為14.341；無應力時總羰基指數為10.341。且受應力的樣品氧化層厚度約為150μm，而對比樣的氧化層厚度只有75μm。這說明：應力使PVC在光老化過程中更易發生氧化反應，這一方面會促使PVC生成更多的含氧基團，加速材料的氧化降解；另一方面由于共軛雙鍵結構的氧化，導致其共軛雙鍵數降低，生色基團含量減少，對材料起到一定的“漂白作用”，這與受應力試樣光老化后顏色較對比樣顏色淺的結果相呼應。

3.凝膠含量

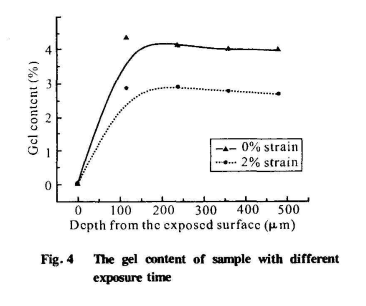

Fig.4為樣品的光老化時間.凝膠含量變化曲線。

從圖中可以看出，老化初期，隨著老化時間的增加，樣品的凝膠含量快速增加，即交聯程度快速增加。老化200 h后，凝膠含量變化趨于平穩。但是，受應力樣品的凝膠含量比對比樣少，如光照120 h后，受應力樣品的凝膠含量只有對比樣的63％。說明應力的存在對交聯反應起到阻礙作用。

4.機理討論
PVC老化后，不同厚度層有不同的結構變化，把老化后的材料內部分為三個區域。
(1)近表層：在該層中，以氧化反應為主。該區域在光老化過程中會生成大量羰基，從紅外分析可知，受應力時為0μm～150μm，無應力時氧化層厚度為0 μm-75 μm；且受應力時，試樣的總羰基指數高于無應力狀態。說明在近表層，應力促進PVC的氧化反應發生。
(2)次表層：在該層中，以脫HC1生成共軛雙鍵反應為主。該區域在光老化過程中會生成大量的共軛雙鍵，由紫外分析得到，雖然兩組樣總共軛雙鍵數量基本一致，但受應力時共軛雙鍵層為150 μm-300μm；無應力時共軛雙鍵層為75 μm～500 μm。表明在次表層，應力使試樣脫HC1反應更集中發生在較窄的區域。
(3)內層：該層為未老化層，該層離樣品表面較遠，所以該層中PVC既沒有發生氧化反應，也無共軛雙鍵生成。受應力時內層厚度大于300 μm，而無應力時則大于500μm。
產生上述現象的原因可能有以下三個方面：
① 交聯結構：通常，材料的交聯程度越大，結構越致密，氧越難進入材料內部。而從凝膠含量的數據分析發現，應力存在時，PVC光老化過程中交聯結構的生成量減少，這使得氧向材料內部的擴散變得容易，較終導致試樣的氧化層增厚，氧化速度加快。

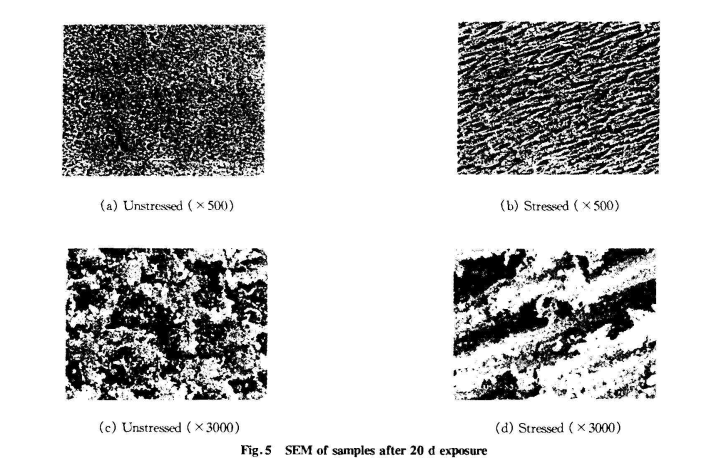

②應力取向：由Fig.5可見，試樣在應力作用下會發生一定程度的取向，而取向態的生成使紫外光不易透過樣品表面，進入樣品內部。所以應力作用下，PVC脫HC1生成共軛雙鍵的反應更集中發生在樣品表層。

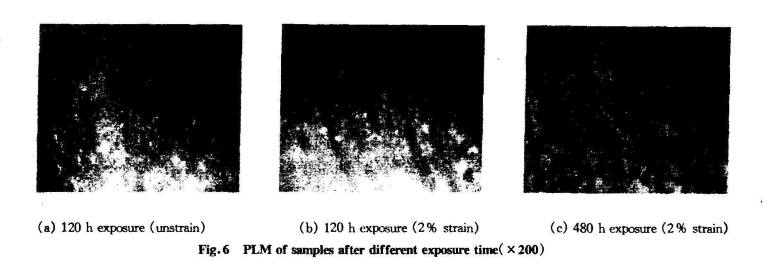

③表面裂紋的生成：從反射偏光透鏡中觀察發現，應力作用下，PVC在光老化過程中表面有許多微裂紋生成(Fig.6b)，這為氧順利進入材料內部打開了通道。
由于氧的滲入，加劇了材料內部氧化反應，從而導致其氧化層更厚，且氧化反應程度更高。從Fig.6c可以看出，老化時間越長，樣品表面生成的裂紋越寬、越深。尤其在老化后期(480 h)，表面變得很粗糙，裂紋之間出現許多孔洞結構，這使得材料在受到較大應力作用時，易發生脆性斷裂。所以應力存在下，PVC在光老化過程中更易發生脆性斷裂，使用壽命下降更快。

綜上所述，應力通過引發PVC材料聚集態結構的變化—— 取向和微裂紋的產生，交聯度的降低，使氧化反應加劇，脫HC1反應區域的集中，從而導致PVC材料的紫外光老化性能發生改變。

5.結論
應力存在下，硬質透明pvc顆粒紫外光老化后，試樣各層的顏色較未施加應力的樣品淺；應力加劇PVC紫外光老化過程中的氧化反應，而對共軛雙鍵層的生成量影響不大，但會使脫HCl反應區域更集中；應力對PVC光老化過程中的交聯反應起阻礙作用；應力誘發光老化過程中微裂紋的產生。導致PVC材料使用壽命下降：取向和微裂紋的產生是應力改變硬質pvc顆粒光老化進程的根源。


無錫嘉弘塑料科技有限公司可根據客戶要求加工各種填充、阻燃、增強改性ABS、PS、PC、PC/ABS、聚丙烯、PA等工程塑料粒子；各種汽車門板、保險杠、儀表板、發動機蓋板、車燈等汽車專用料。

無錫嘉弘塑料科技有限公司擁有近30年硬質透明PVC顆粒的研發、造粒生產經驗,改性工程塑料的研發和生產經驗;專業技術服務團隊可為客戶提供一站式改性塑料系統解決方案。如想了解更多關于產品的信息，歡迎登錄我們的官網∶www.quanpinhui.cn，咨詢在線客服或撥打熱線。固話：0510-68755207 手機：15190220696，我們將竭誠為您服務。

（免責聲明: 本站內收錄的所有教程與資源均來自于互聯網，其版權均歸原作者及其網站所有，本站雖力求保存原有的版權信息，但由于諸多原因，可能導致無法確定其真實來源，請原作者原諒！如果您對本站教程與資源的歸屬存有異議，請立即通知小編，情況屬實，我們會盡快予以刪除。）
